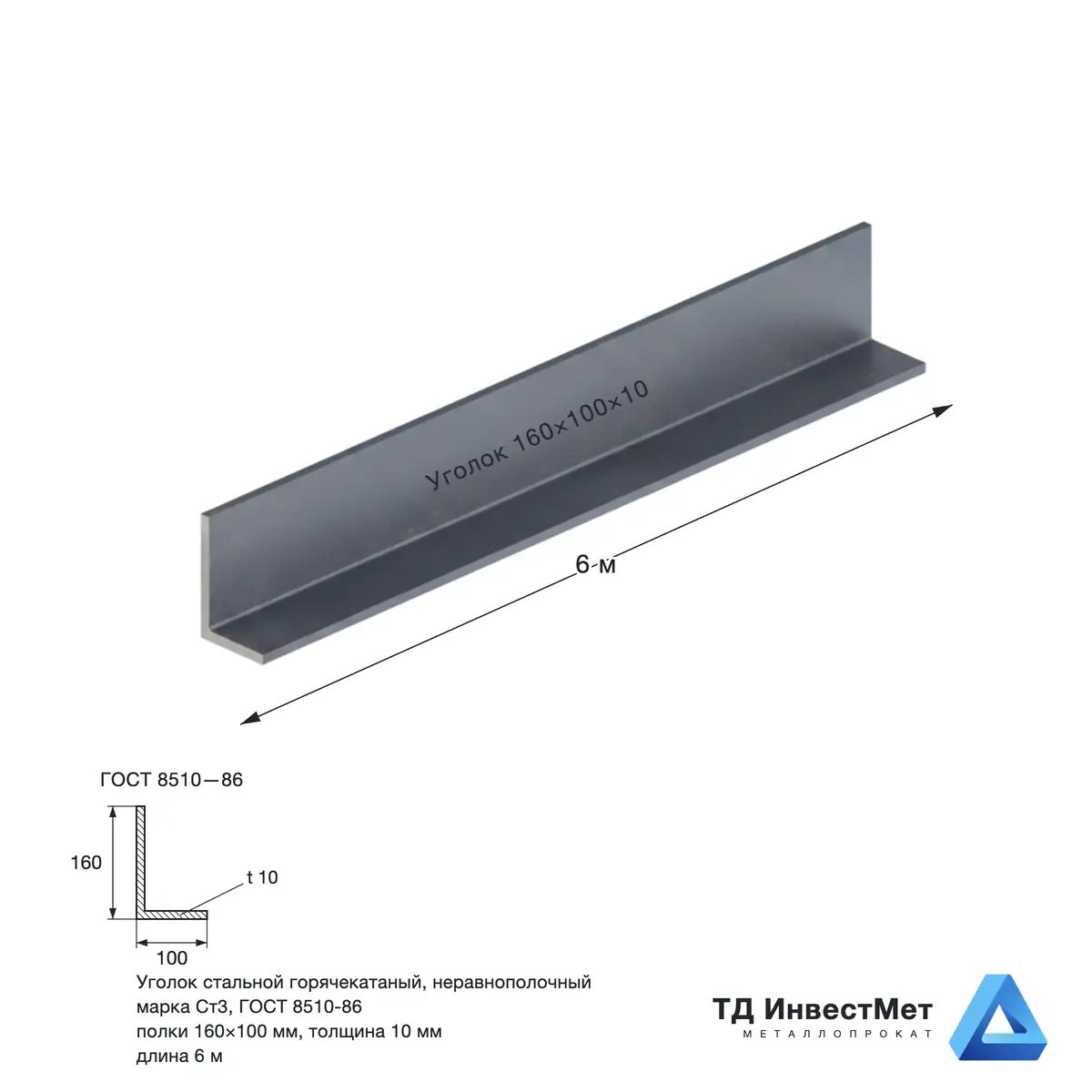

Уголок г/к 160×100×10 Ст3 6м
Уголок стальной 160×100×10 Ст3 — купить в Санкт-Петербурге
Купить уголок неравнополочный 160×100×10 мм в Санкт-Петербурге и СЗФО — ТД «ИнвестМет» поставляет со склада по ГОСТ 8510-86, марка Ст3, длина 6 м. Неравнополочный профиль для конструкций с несимметричной нагрузкой: большая полка 160 мм несёт основную нагрузку (Ix=399.0 см⁴), малая полка 100 мм — конструктивное крепление (Iy=108.0 см⁴). Экономия металла 5–15% по сравнению с равнополочным уголком 160×160 — потому что не переплачиваете за ненужную ширину второй полки. Резка от 100 мм. Сертификат с номером плавки.
Неравнополочный ГОСТ 8510-86
∟160×100×10
20.3 кг/м
Ст3
Стропильные системы
Технические характеристики — уголок 160×100×10 Ст3
| Параметр | Значение |
|---|---|
| Стандарт профиля | ГОСТ 8510-86 |
| Тип | Неравнополочный |
| Обозначение | ∟160×100×10 |
| Площадь сечения F | 25.8 см² |
| Момент инерции Ix | 399.0 см⁴ |
| Момент сопротивления Wx | 36.2 см³ |
| Радиус инерции ix | 3.933 см |
| Момент инерции Iy (малая ось) | 108.0 см⁴ |
| Момент сопротивления Wy | 15.2 см³ |
| Радиус инерции iy | 2.047 см |
| Вес 1 м | 20.3 кг/м |
| Вес хлыста 6 м | 121.8 кг |
| Хлыстов в тонне | 8.2 шт |
| Длина поставки | 6 м |
| Марка стали | Ст3 |
| Норм. документ на сталь | ГОСТ 535-2005 (Ст3сп/пс) |
| Применение | Стропильные системы, фермы с разными нагрузками по осям, рамные конструкции |
⚠️ Важно специалисту по закупкам — уголок 160×100×10 Ст3:
Минимальная рабочая температура Ст3: −20°C без ограничений. При −20…−40°C — требуется подогрев перед сваркой до 100–150°C (ГОСТ 14098). При температуре ниже −40°C — замените на 09Г2С или С345.
Расчёт партии: хлыст 12 м = 243.6 кг, в тонне 4.1 хлыстов (при длине 12 м). Площадь сечения 25.8 см².
Частые вопросы
Какие допуски на размер неравнополочного уголка 160×100×10?
По ГОСТ 8510-86: допуск по ширине большей полки (160 мм) — ±2.0 мм. По ширине малой полки (100 мм) — ±1.5 мм. По толщине (10 мм) — ±0.8 мм. Внимание: допуски по ГОСТ 8510 отличаются от ГОСТ 8509 для равнополочных!
Можно ли заменить 160×100×10 на равнополочный 160×160×10?
Можно — но перерасход металла 23% и изменение центра тяжести сечения. Равнополочный 160×160×10 тяжелее и изменит эксцентриситет в узле. Замена обратная (160×160 → 160×100×10) — только с пересчётом проекта, потому что Ix по малой оси снижается.
Какие ГОСТы регулируют неравнополочный уголок?
Сортамент: ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные». Сталь: ГОСТ 535-2005 (Ст3), ГОСТ 19281-2014 (09Г2С), ГОСТ 27772 (С255/С345/С355). Применение: СП 16.13330.2017. Все ГОСТы: нормативная документация.
Сколько стоит резка неравнополочного уголка 160×100×10?
Резка гильотиной от 100 мм — день в день. Для диагональных резов и скосов под монтаж — газовая резка. Хлыст 12 м = 243.6 кг. Весь сортамент уголка.
Зачем нужен неравнополочный уголок 160×100×10 — когда он лучше равнополочного?
Когда нагрузка несимметрична: большая полка 160 мм воспринимает основную нагрузку, малая 100 мм — только конструктивное крепление. Пример: раскосы ферм — большая полка вдоль оси фермы, малая приваривается к фасонке. Равнополочный 160×160 весил бы на 23% больше при том же Ix. Это экономия 5–15% металла по сравнению с равнополочным.
