Уголок г/к 160×160×16 Ст3 12м

В наличии

от 59 490

₽ / т

Заказать Заказать по Telegram

Все способы оплаты Подробнее о доставке

Отгрузка и доставка день в день

Индивидуальные условия оплаты

Калькулятор металлопроката

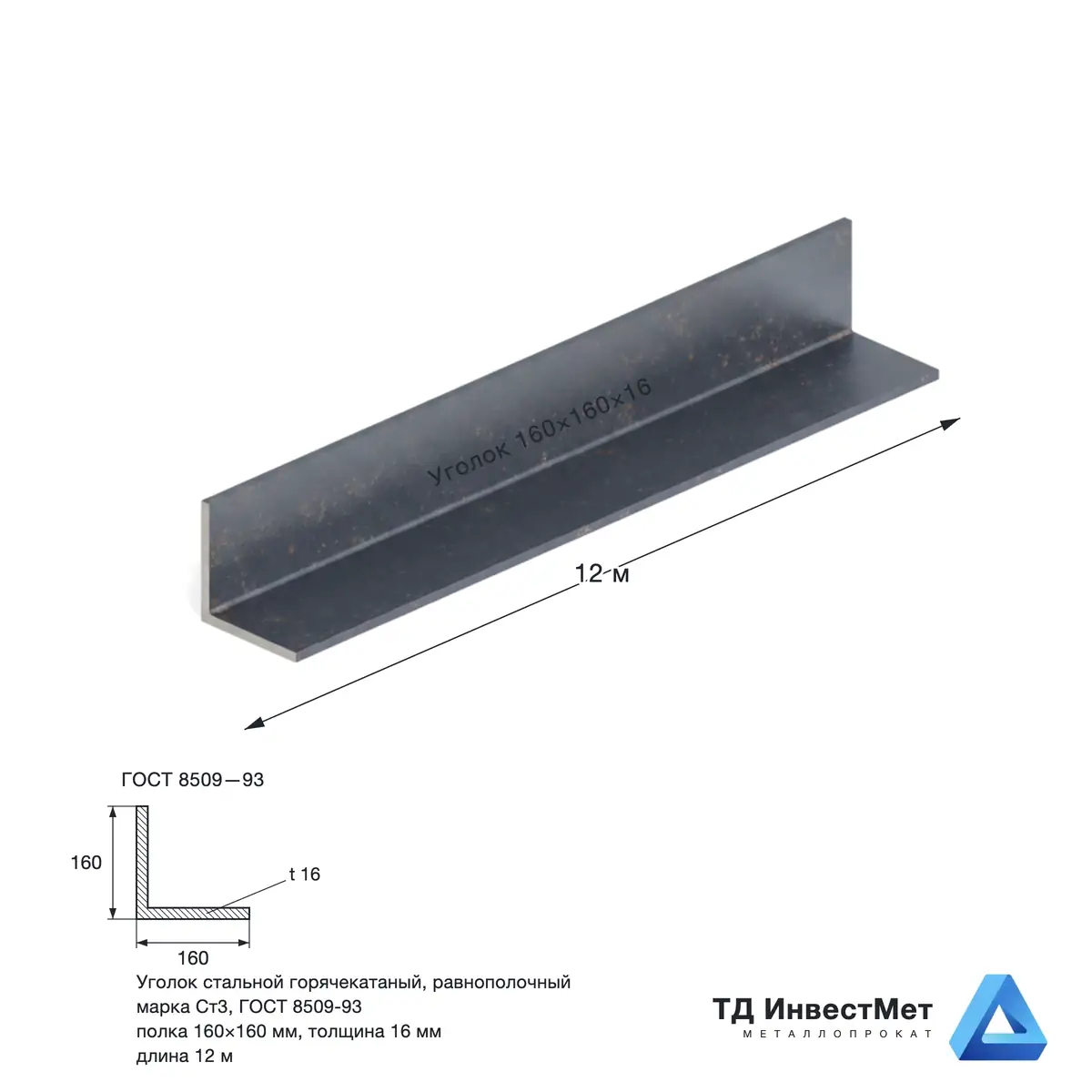

Уголок стальной 160×160×16 Ст3 — купить в Санкт-Петербурге

Купить уголок стальной 160×160×16 мм в СПб и Ленобласти — ТД «ИнвестМет» поставляет со склада по ГОСТ 8509-93, марка Ст3, длина 12 м. Тяжёлый несущий профиль: полка 160 мм — это пояса опор ЛЭП 220–500 кВ по ГОСТ Р 58977-2020, элементы мостовых ферм по СП 35.13330. Применяется Ленэнерго и ФСК ЕЭС на объектах СЗФО. Хлыст 12 м весит 462 кг — транспортировка длинномером с кониками. Газовая и плазменная резка. Сертификат с номером плавки.

Равнополочный ГОСТ 8509-93

∟160×160×16

38.5 кг/м

Ст3

Тяжёлые несущие конструкции

Технические характеристики — уголок 160×160×16 Ст3

Параметр	Значение
Стандарт профиля	ГОСТ 8509-93
Тип	Равнополочный
Обозначение	∟160×160×16
Площадь сечения F	49.0 см²
Момент инерции Ix	1100.0 см⁴
Момент сопротивления Wx	97.0 см³
Радиус инерции ix	4.739 см
Вес 1 м	38.5 кг/м
Вес хлыста 12 м	462.0 кг
Хлыстов в тонне	2.2 шт
Длина поставки	12 м
Марка стали	Ст3
Норм. документ на сталь	ГОСТ 535-2005 (Ст3сп/пс)
Применение	Тяжёлые несущие конструкции, опоры ЛЭП 220–500 кВ, мостовые фермы

⚠️ Важно специалисту по закупкам — уголок 160×160×16 Ст3:

Минимальная рабочая температура Ст3: −20°C без ограничений. При −20…−40°C — требуется подогрев перед сваркой до 100–150°C (ГОСТ 14098). При температуре ниже −40°C — замените на 09Г2С или С345.

Расчёт партии: хлыст 12 м = 462.0 кг, в тонне 2.2 хлыстов (при длине 12 м). Площадь сечения 49.0 см².

Частые вопросы

Какую марку стали выбрать для моста в климате СЗФО?

По СП 35.13330 для мостовых конструкций при расчётной T = −35°C (СЗФО): пролётные строения — С345 (09Г2С) с KCU ≥ 29 Дж/см² при −40°C. Нижний пояс ненагруженных элементов — допускается Ст3сп при t ≤ 20 мм. Рёбра жёсткости, связи — С255 допускается. Замена марки — только с согласия проектировщика и экспертизы.

Как транспортировать хлысты 160×160×16 длиной 12 м?

Хлыст 12 м × 462 кг. Перевозка: длинномер с кониками, увязка через каждые 3 м проволокой ∅6 мм или лентой. Пачка ~2 т = 4 хлыстов. Подъём краном: стропы через 3 м от краёв, угол строп ≤ 45° к вертикали. Доставка по СПб и СЗФО — собственным транспортом.

В чём преимущество уголка 160×160×16 перед трубой для решётчатых конструкций?

Для решётчатых ферм и опор ЛЭП уголок предпочтительнее трубы: узловое соединение болтами через фасонку — без сверления замкнутого сечения; контроль состояния элемента — визуальный (труба скрывает коррозию изнутри); ремонт — замена одного стержня без резки всей конструкции. Труба выигрывает для колонн (замкнутое сечение = выше Ix при том же весе).

Какие документы нужны для объектов ФСК ЕЭС и Ростехнадзора?

Для ОПО и энергообъектов: сертификат конкретного завода (Северсталь, ММК, НЛМК — не перепродавец) с номером плавки; хим. состав, σт, σв, δ, KCU при −20°C (для Ст3) или −40°C (для С345). Для опор ЛЭП по ГОСТ Р 58977 — дополнительно протокол испытаний на хрупкость. ТД «ИнвестМет» комплектует полный пакет. Нормативная документация.

Можно ли сэкономить заменив 160×160×16 на 160×160×14 с тем же весом металла?

Уменьшение толщины на 2 мм при той же полке снижает момент инерции на ~0.0%, площадь сечения на ~12%. Это критично для сжатых стержней: гибкость растёт, несущая способность падает. Для растянутых элементов — замена возможна с пересчётом по F. Экономия на толщине — ложная: вес падает, но конструкция может потребовать дополнительные связи.

Нормативная документация · Все размеры уголка
