Швеллер 24У ГОСТ 8240-97 Ст3 12 м

Метр швеллера 24У весит 24 кг. Хлыст 12 м — это 288,0 кг, в тонне примерно 3 хлыстов или 42 погонных метров. Массу берут из сортамента, а не считают по сечению: в ней уже учтены радиусы сопряжения.

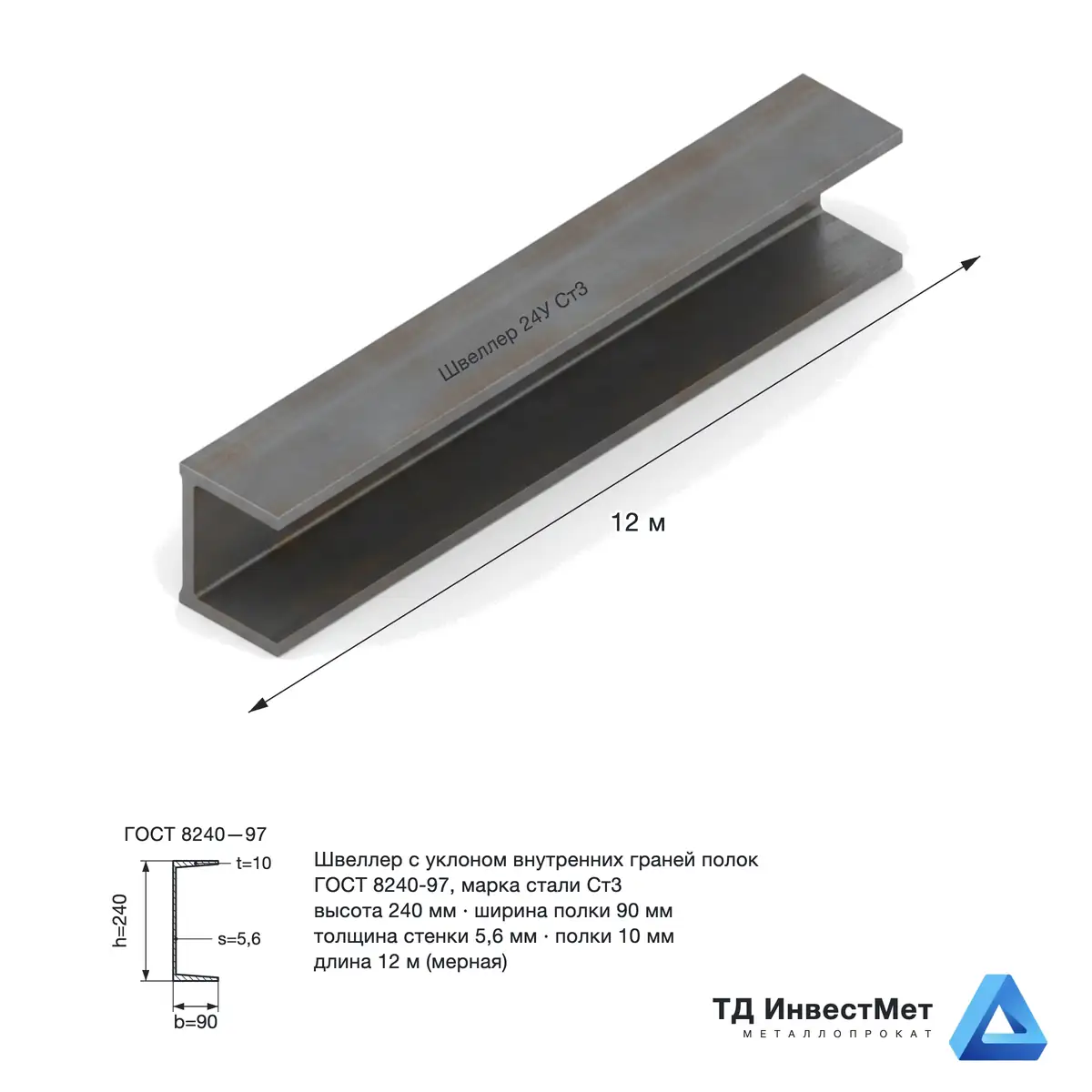

Сечение швеллера 24У: 240 мм по высоте и 90 мм по полке. Стенка 5,6 мм, полка 10,0 мм, сопряжение радиусом 10,5 мм. Это металлический П-образный профиль, размеры и допуски на них берут из ГОСТ 8240-97.

На балке пролётом 3 м швеллер 24У держит примерно 49,5 кН на метр — это около 5,04 т на погонный метр. Цифра для прикидки: взято меньшее из двух условий — прочность при Wx = 242 см³ и прогиб не более 1/200 пролёта при Ix = 2900 см⁴, схема — однопролётная шарнирная балка, сжатая полка раскреплена настилом или связями. Раскрепление здесь принципиально: центр изгиба швеллера лежит вне сечения, и незакреплённая полка теряет устойчивость раньше, чем профиль исчерпает прочность. Величина предельная, до коэффициентов надёжности по нагрузке — эксплуатационная будет ниже. На другом пролёте и при другой схеме результат меняется кратно, поэтому рабочее сечение считают по СП 16.13330.2017: пришлите пролёт, шаг балок и нагрузку — подберём профиль.

У серии П грани полок параллельные — ровная опорная площадка под плоскую шайбу, фланец и стыковку с накладкой. У серии У внутренние грани с уклоном 4−10 %, под болт через полку нужна косая шайба, зато профиль привычнее в сварных узлах по стенке. Обе серии в одном ГОСТ 8240-97, массы совпадают, моменты сопротивления немного разные.

При равной высоте двутавр несёт больше: материал вынесен в две полки, сечение симметричное. Швеллер берут там, где нужна плоская стенка под примыкание, — обвязки, косоуры, рамы, фахверк. Сравнить профили можно в разделе двутавров.
